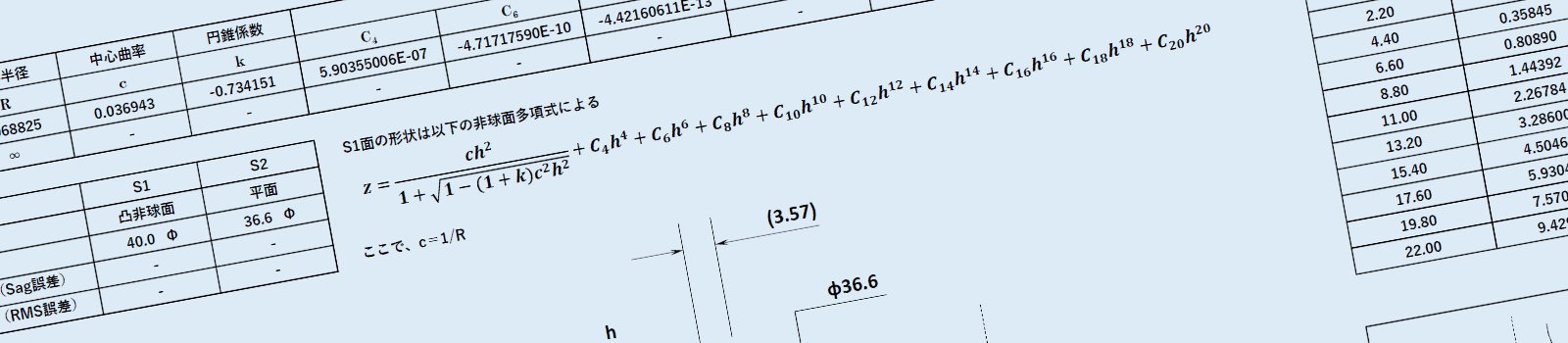

非球面レンズの設計について

球面収差を除去して平行光線を焦点に集光させる平凸非球面レンズを弊社にて設計可能です。
焦点面でのスポット径がφ0.1μm以下になるように設計いたします。
（※スポット径の値は幾何光学上の計算値で光学性能の保証値ではありません。）

設計料金

レンズの製作も弊社にご依頼いただける場合

無償にて設計いたします。

レンズの設計のみをご希望の場合

●レンズ3種までは一律15,000円で承ります。

●4種以上の場合は、1種につき5,000円で承ります。
（例えば6種ご注文の場合は6×5,000円＝30,000円。）

1種のみの設計依頼でも15,000円かかりますが、その設計を受けて設計変更したり、まったく別の設計を追加したりということも、あと2種分でしたら同料金内で対応いたします。その場合は、1種目の設計図面を納品してから40日以内に追加の設計を希望する旨をご連絡ください。

納期について

ご注文確定後、3営業日以内に設計図面PDFファイルをメール添付にて納品いたします。

お急ぎの場合はご相談ください。
依頼枚数が多い場合、3営業日以上かかる場合がございます。
設計波長における屈折率データの入手に時間がかかる場合、図面の作成日数を延長させていただきます。

設計する際に必要な情報

最低限必要な情報は「レンズ外径・焦点距離」です。
設計波長のご指定がない場合は、お客様に確認の上、d線の波長（587.56nm）で設計いたします。

焦点距離の代わりにバックフォーカスを指定していただいても構いません。
焦点距離の代わりにNAまたはF値を指定していただいても構いません。
硝材が決まっていない場合は、弊社にて適切な材料を選定して設計いたします。
「外径50φでNAができるだけ大きい設計」などのアバウトなご依頼内容でも対応可能です。

設計例

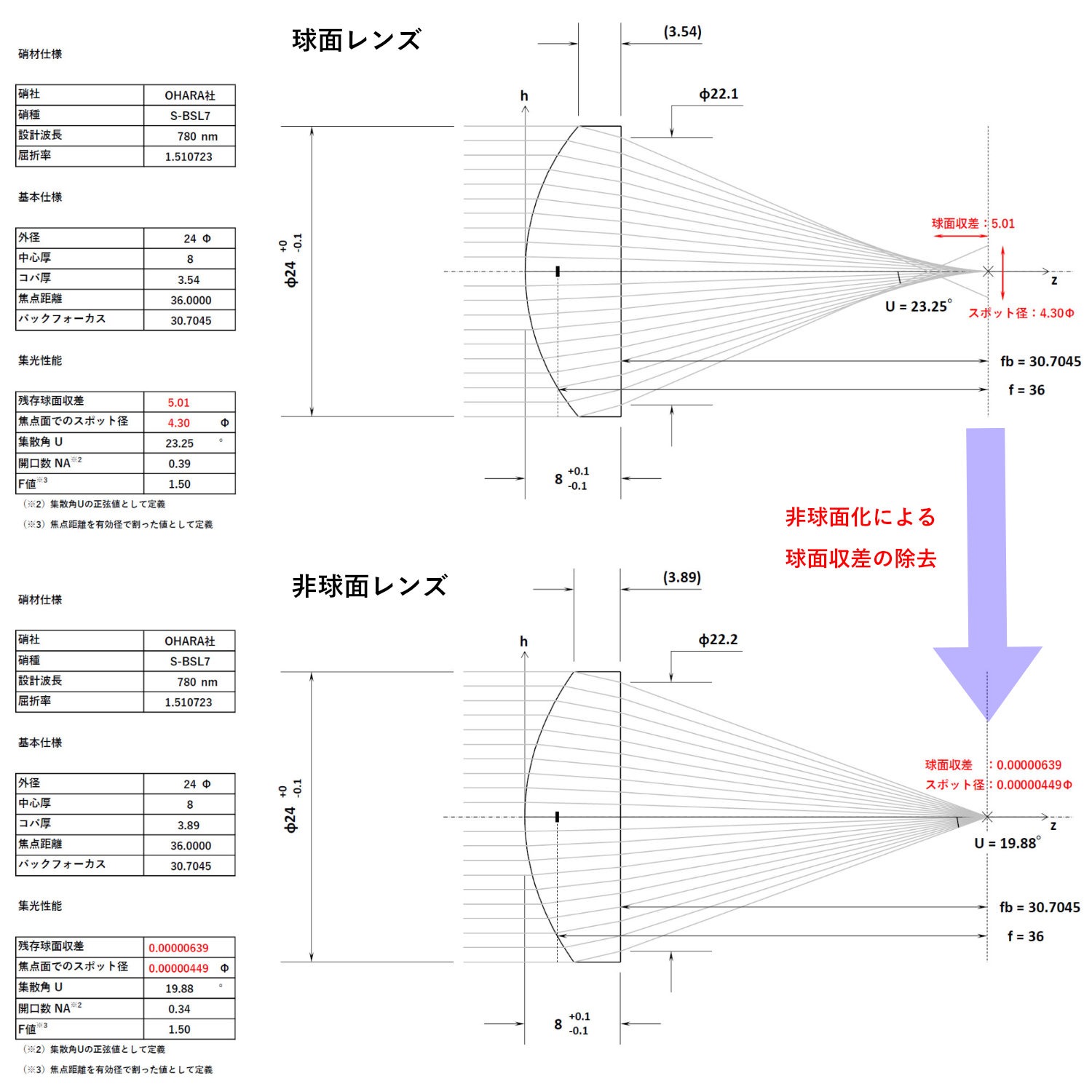

例1：外径24φ・焦点距離36・設計波長780nm・指定硝材S-BSLの非球面レンズ: 球面レンズでは球面収差が5mmありますが、非球面レンズにすることで0.000006mmとなり、幾何光学上の球面収差を限界まで小さくすることができます。（※回折限界や製造時の形状誤差がありますので、実際の光学性能を保証する値ではありません。）

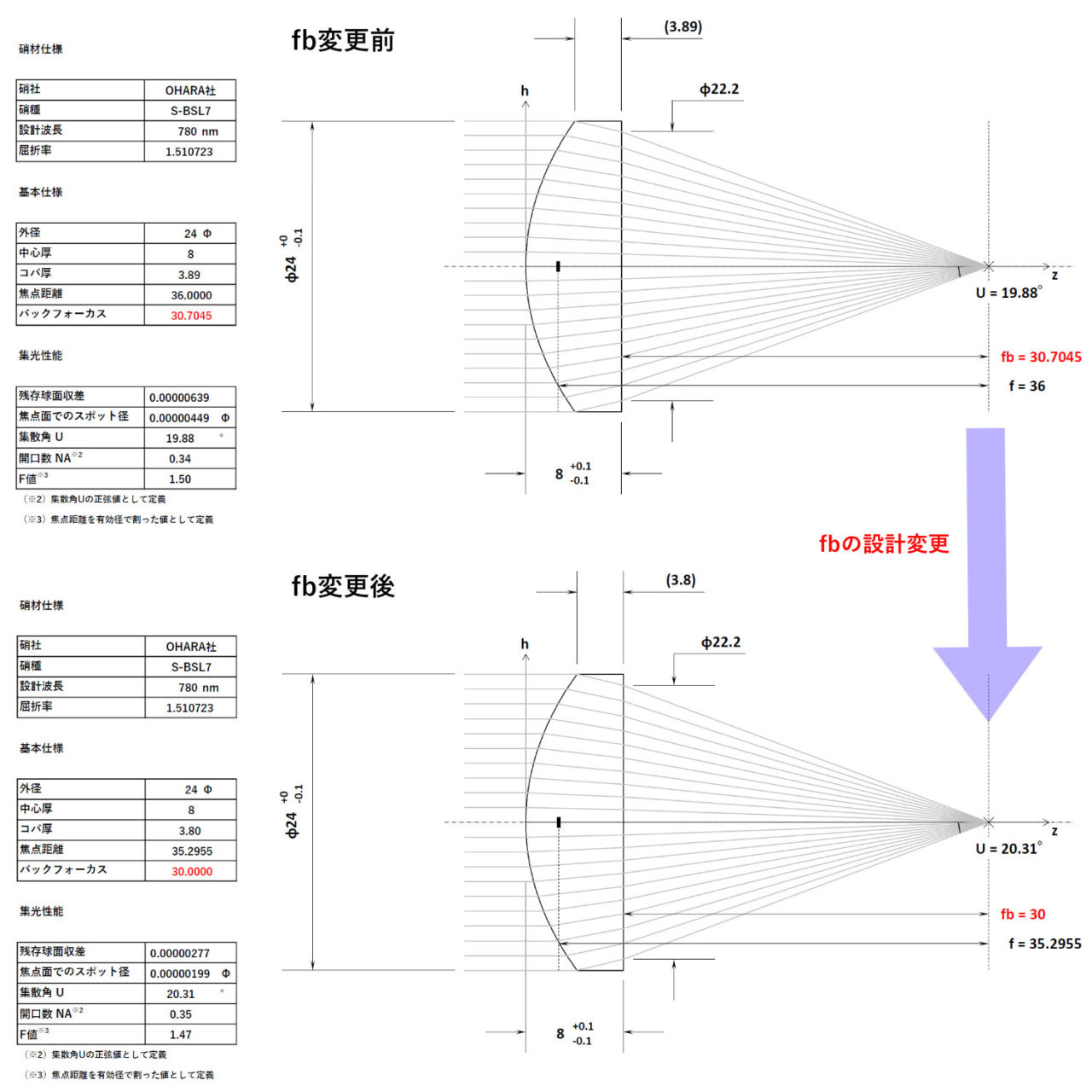

例2：上記レンズのバックフォーカスを30.7045→30に変更して再設計: 例1の結果をもとに、球面収差を同程度に抑えたままバックフォーカスをキリの良い数値にしたものに設計変更しました。このように1回目の設計を踏まえ、気軽に設計変更することも可能です。

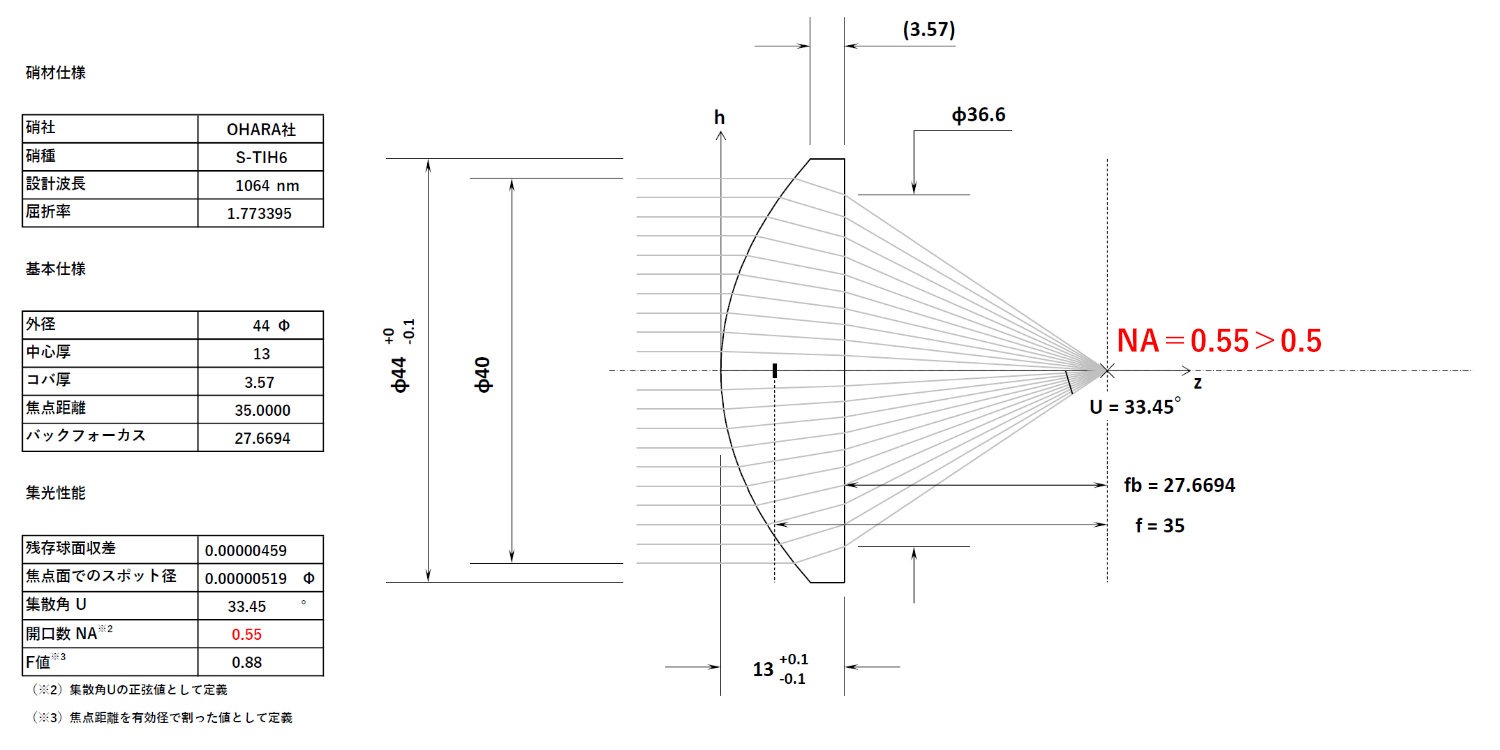

例3：外径44φ・有効径40φでNAが0.5以上の短焦点レンズ（設計波長：1064nm・指定硝材：S-TIH6）: 焦点距離の代わりにNAで指定していただいても設計可能です。
