非球面レンズ標準品　-研究開発向け-

非球面レンズ標準品とは

1個から即納できる完成品として、弊社にて設計製造し、常時在庫している光学ガラス製非球面レンズのことです。
弊社では非球面レンズ標準品として「廉価版」および「研究開発向け」の2系統を展開しております。

非球面レンズ標準品（廉価版）

仕様を絞って購入しやすい価格設定にした非球面レンズ標準品です。

廉価版標準品の詳細はこちら　

非球面レンズ標準品（研究開発向け）

研究開発用としても使いやすいように仕様を設定した非球面レンズ標準品です。
高屈折率の光学ガラスを使用してレンズの形状をコンパクトにし、焦点距離の値を5mm・10mm刻みにして、廉価版よりも選択の幅を広げたラインナップとしました。

＜廉価版と研究開発向けの仕様比較＞

スクロールできます

	廉価版	研究開発向け
使用硝材	S-TIH53または相当材 S-BSL7または相当材	S-LAH89 S-BSL7
焦点距離	ランダム	5mm・10mm刻み
透過偏芯	規定なし	5分
ZemaxのCADデータ	なし	あり
非球面形状精度	±10μm

非球面レンズ標準品（研究開発向け）

平凸レンズの凸面を非球面形状にすることで球面収差を小さくした光学ガラス製の非球面平凸レンズ。
平行光を1点に絞ったり、1点から発散している光を平行光に変換したりする用途で使用されます。
研削研磨により製作しているので、プレス品で生じるヒケやカンは発生しません。

「廉価版」との違い

硝材には相当材を使用せずOHARA社の光学ガラスを使用
短焦点のレンズには低着色の高屈折率ガラス（S-LAH89）を使用して、光の透過性を維持しつつレンズの形状をコンパクトに設計
焦点距離を5mm・10mm刻みにして廉価版よりもラインナップを大幅に増加
ZemaxのCADデータも入手可能

共通仕様

材質	S-LAH89またはS-BSL7
形状	表面：非球面裏面：平面
設計波長	587.56nm
屈折率	1.85150（S-LAH89） 1.51633（S-BSL7）
外径公差	φ80以下：＋0/－0.1mm φ100：＋0/－0.2mm
中心厚公差	φ80以下：±0.1mm φ100：±0.15mm
透過偏芯	5分
絶対形状精度 ※1	±10μm
RMS形状精度 ※2	1.5～5μm（参考値）
コーティング	ノーコート

※1　設計値からの形状誤差をプラスマイナスで表した数値
※2　絶対形状精度のRMS値（二乗平均平方根の値）

研究開発向け標準品　一覧

スクロールできます

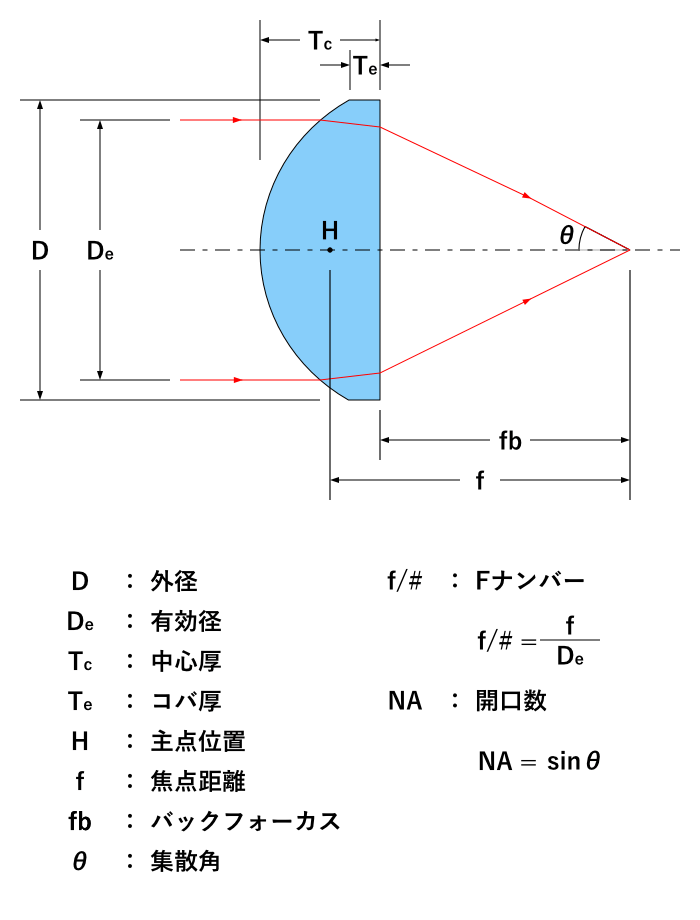

品番	D [mm]	f [mm]	材質	De [mm]	fb [mm]	Tc [mm]	Te [mm]	θ [deg]	f/#	NA	標準価格
N1512	φ15	12	S-LAH89	φ12.5	9.03	5.5	2.65	30.2	0.96	0.50	\12,000
N1520		20	S-LAH89	φ13	17.57	4.5	2.83	18.65	1.54	0.32	\12,000
N1530		30	S-BSL7	φ13	27.03	4.5	2.64	12.61	2.31	0.22	\11,000
N2012	φ20	12	S-LAH89	φ16.5	7.68	8	2.76	40.54	0.73	0.65	\14,000
N2015		15	S-LAH89	φ17	11.22	7	2.92	32.87	0.88	0.54	\12,000
N2020		20	S-LAH89	φ17	16.76	6	3.00	24.45	1.18	0.41	\12,000
N2025		25	S-LAH89	φ17	22.30	5	2.62	19.50	1.47	0.33	\12,000
N2040		40	S-BSL7	φ17	36.70	5	2.52	12.36	2.35	0.21	\12,000
N2515	φ25	15	S-LAH89	φ21.5	9.87	9.5	2.97	42.09	0.70	0.67	\15,000
N2520		20	S-LAH89	φ22	15.95	7.5	2.76	31.72	0.91	0.53	\13,000
N2525		25	S-LAH89	φ22	21.49	6.5	2.76	25.27	1.14	0.43	\13,000
N2550		50	S-BSL7	φ22.5	46.04	6	2.90	13.11	2.22	0.23	\12,000
N25100		100	S-BSL7	φ22.5	97.03	4.5	2.98	6.47	4.44	0.11	\11,000
N3020	φ30	20	S-LAH89	φ26	14.87	9.5	2.57	37.68	0.77	0.61	\16,000
N3025		25	S-LAH89	φ26	20.68	8	2.56	29.92	0.96	0.50	\14,000
N3030		30	S-LAH89	φ27	26.22	7	2.51	25.82	1.11	0.44	\14,000
N3060		60	S-BSL7	φ27	55.71	6.5	2.77	13.11	2.22	0.23	\12,000
N4030	φ40	30	S-LAH89	φ36	24.06	11	2.89	34.55	0.83	0.57	\17,000
N4040		40	S-LAH89	φ36	35.41	8.5	2.52	25.79	1.11	0.44	\15,000
N4050		50	S-LAH89	φ36	45.95	7.5	2.75	20.62	1.39	0.35	\15,000
N4070		70	S-LAH89	φ36	66.76	6	2.62	14.73	1.94	0.25	\14,000
N40100		100	S-BSL7	φ36	95.71	6.5	2.56	10.42	2.78	0.18	\13,000
N5040	φ50	40	S-LAH89	φ45	33.52	12	2.55	32.29	0.89	0.53	\18,000
N5070		70	S-LAH89	φ45	65.68	8	2.71	18.41	1.56	0.32	\16,000
N50100		100	S-BSL7	φ45	94.06	9	2.79	13.10	2.22	0.23	\14,000
N60100	φ60	100	S-BSL7	φ54	89.45	16	6.95	15.85	1.85	0.27	\25,000
N60125		125	S-BSL7	φ54	116.43	13	5.86	12.56	2.31	0.22	\24,000
N60150		150	S-BSL7	φ54	142.75	11	5.10	10.42	2.78	0.18	\23,000
N70100	φ70	100	S-BSL7	φ63	89.45	16	3.51	18.66	1.59	0.32	\27,000
N70125		125	S-BSL7	φ63	116.43	13	3.20	14.74	1.98	0.25	\26,000
N70150		150	S-BSL7	φ63	142.75	11	2.92	12.20	2.38	0.21	\25,000
N80100	φ80	100	S-BSL7	φ72	86.81	20	3.39	21.57	1.39	0.37	\31,000
N80125		125	S-BSL7	φ72	113.79	17	4.06	16.96	1.74	0.29	\30,000
N80150		150	S-BSL7	φ72	140.11	15	4.37	14.01	2.08	0.24	\29,000
N100150	φ100	150	S-BSL7	φ90	135.49	22	5.09	17.71	1.67	0.30	\37,000
N100175		175	S-BSL7	φ90	162.47	19	4.69	15.05	1.94	0.26	\36,000
N100200		200	S-BSL7	φ90	188.79	17	4.58	13.10	2.22	0.23	\35,000
品番	D [mm]	f [mm]	材質	De [mm]	fb [mm]	Tc [mm]	Te [mm]	θ [deg]	f/#	NA	標準価格

非球面レンズ標準品 -研究開発向け-　カタログダウンロード

青いリンクをクリックすると別タブにてカタログの内容をご確認いただけます。
黒いダウンロードボタンをクリックするとカタログPDFファイルのダウンロードが始まります。

Stock-Aspheric-Lenses-RD-Catalog ダウンロード

留意事項

使用時のレンズの向き: 非球面レンズは光を入射する向きがあります。平行光を入射させるときは凸面側から入射させてください。逆に、1点からの発散光を入射させるときは平面側から入射させてください。
コーティング: レンズには反射防止膜（ARコート）が施されておりませんので、レンズの表面と裏面の反射による損失で、透過率は85％以下となります。
コーティングが必要な場合は、別途料金にて承りますのでご相談ください。
販売価格について: 1種類につき一度の購入数が9個以下の場合は、標準価格での販売となります。
1種類につき一度の購入数が10個以上の場合は、スライド割引価格にて販売いたしますので、ご検討の品番と数量をメールまたはお問い合わせフォームを利用してお問い合わせください。
量産対応について: 1ロット数百個程度の量産に対応いたします。納期と価格はメールまたはお問い合わせフォームを利用してお問い合わせください。
納期について: 概ね常に在庫しており、在庫がある場合にはご注文をいただいてから3営業日以内に出荷いたします。
在庫切れの場合は、2～4週間程度お時間をいただきます。
測定データの添付について: 標準品に関しては、通常は測定データの添付はいたしておりません。
お納めする製品と対応する測定データをご希望の場合は、別途お見積もりをいたしますので、ご購入の前にお問い合わせください。

ご購入の流れ

STEP

まずはお問い合わせください

メール（）またはお問い合わせフォームに、ご希望の品番と数量を記載してお問い合わせください。

記載例1

下記の非球面レンズ標準品の購入を検討しています。
N1512　3個
N3020　1個
N5050　2個

記載例2

下記の非球面レンズ標準品の購入を検討しています。
N2020　10個・20個・30個・50個

STEP

弊社からの返信を確認後、ご注文ください

お問い合わせをいただいてから2営業日以内に、在庫の有無・納期・金額を回答いたします。その内容をご検討いただき、ご注文いただける場合は、その旨をメールにてご返信ください。この時点で注文が確定いたします。
※注文書は特に必要ありませんが、お客様にて必要な場合は、返信メールに注文書ファイルを添付してください。

STEP

製品のご納品

納期の期限内に製品に納品書を添付して納品いたします。

STEP

代金のお支払い

納品した月の翌月初めに請求書PDFファイルをメール添付にて送付いたします。月末までに指定の銀行口座に代金をお振込みください。恐れ入りますが振込手数料はお客様のご負担でお願いいたします。

銀行振込以外の入金方法には対応しておりませんので予めご了承下さい。
御社の締め日・入金日等のご要望がございましたら可能な限り対応いたします。

本製品は、シグマ光機株式会社様にてお取り扱いいただいており、そちらのオンラインストアからもご購入いただけます。
（※ZemazのCADデータもそちらの製品個別ページからダウンロードしていただけます。）
