平面研磨の加工例

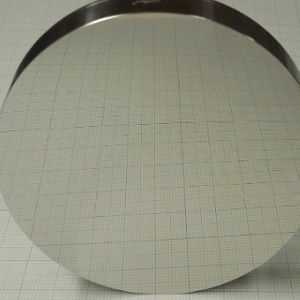

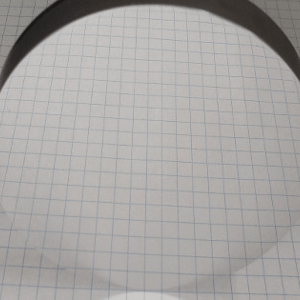

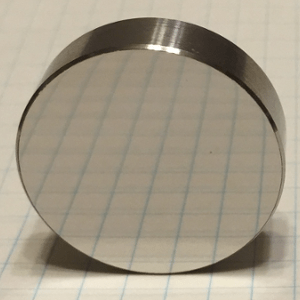

ステンレス
Ra：2.7nm
Ra：7nm
Ra：3.3nm

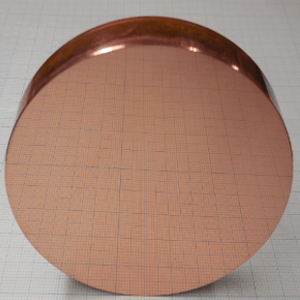

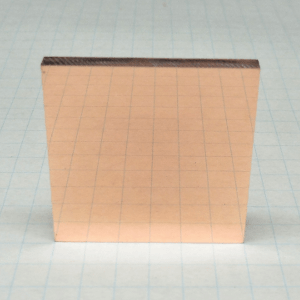

無酸素銅
Ra：2.6nm
Ra：2.6nm

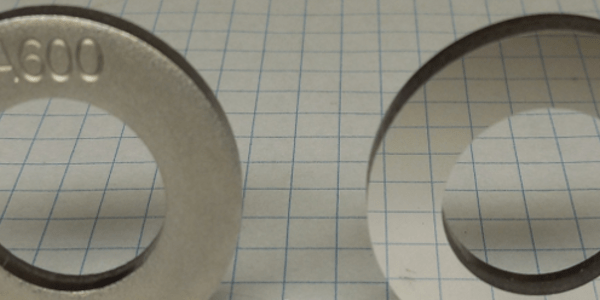

ニッケル合金
【左 研磨前】Ra：2600nm 【右 研磨後】Ra：1.9nm

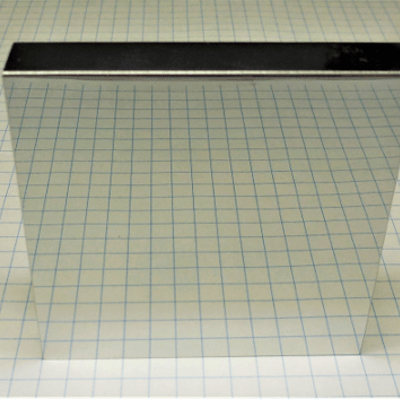

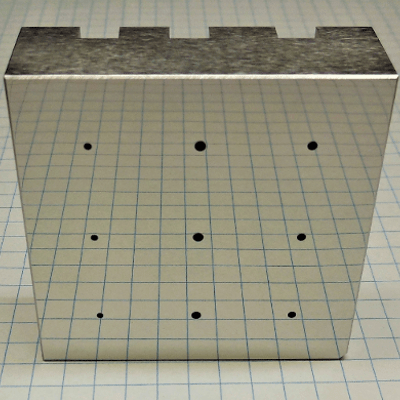

金型用金属
Ra：4.1nm
Ra：2.9nm
球面研磨の加工例
弊社ではレンズ研磨用の汎用研磨機で加工を行っておりますので、平面の鏡面研磨だけではなく、球面の鏡面研磨も得意としております。凹面凸面どちらでも研磨可能です。
球面ピン先端部
Φ6R3半球ピン
【左 研磨前】Ra：320nm
【右 研磨後】Ra：6nm

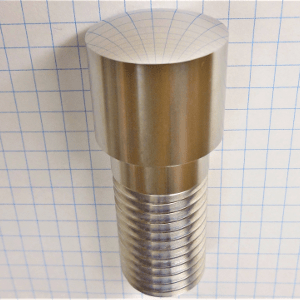

Φ25R30球面ピン
Ra：7nm

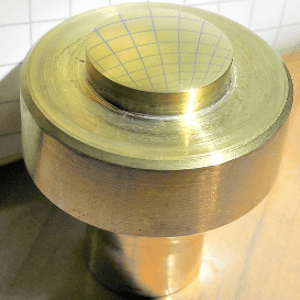

Φ15R30ツバ付球面ピン
Ra：9nm
長物先端部の研磨加工例
シャフト先端部など細長い部品の先端平面部を、平坦度を維持しながら鏡面研磨することが可能です。

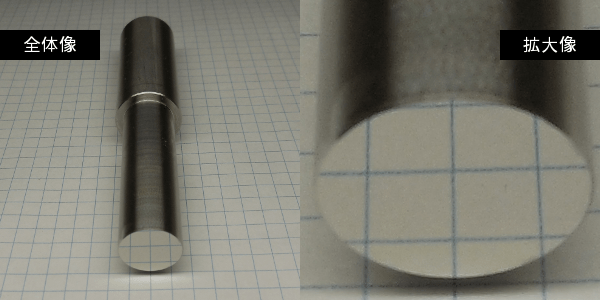

シャフト先端部
軸径15Φ/20Φ 全長100mm
Ra：2.6nm

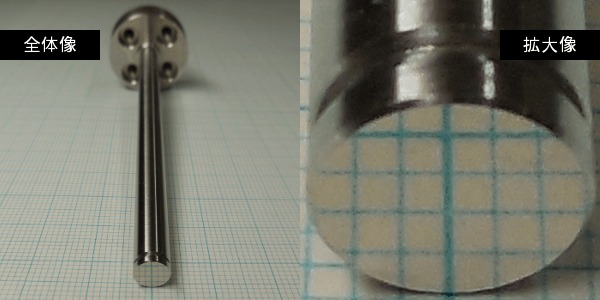

軸径6Φ フランジ径26Φ 全長100mm
Ra：2.9nm

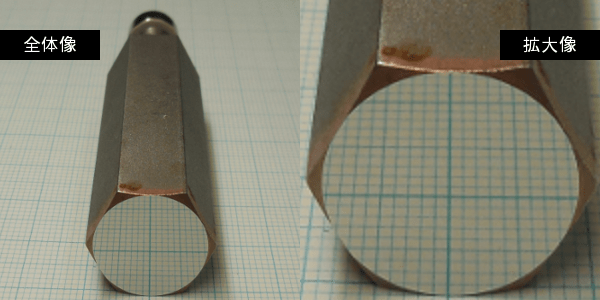

二面幅17mm 六角頭部長50mm
Ra：3.0nm

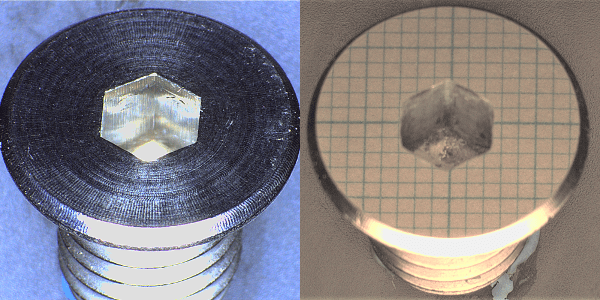

ボルト頭部
【左 研磨前】Ra：239nm 【右 研磨後】Ra：5nm
精密切削部品の研磨加工例
精密ディスペンサーノズル
接着剤を塗布するための精密ディスペンサーノズル先端平面部を鏡面化。
旋盤加工の引き目を完全に除去し鏡面にすることで接着剤残りを防止し製品寿命を大きく伸ばすことが可能になります。
精密吸着ノズル
小径ウェーハを吸着搬送するための吸着ノズル先端平面部を鏡面化。
フライス加工のツールマークを完全に除去し平坦度を維持しながら鏡面にすることで、吸着する品物に対してキズが入りにくくなると同時に吸着力も安定します。
精密メッシュプレート
精密洗浄用メッシュプレートを鏡面化。
研削加工のツールマークとドリル加工のバリを完全に除去し鏡面にすることで、微粒子が再付着しにくくなることが期待されます。
